개폐 장치를 어떻게 테스트하나요?

안녕하세요! 저는 스위치기어 공급업체로서 스위치기어를 올바르게 테스트하는 것이 얼마나 중요한지 직접 보았습니다. 이 블로그에서는 스위치기어 테스트 과정을 안내하고 그 과정에서 몇 가지 팁과 통찰력을 공유하겠습니다.

배전반 테스트가 중요한 이유

테스트 프로세스를 시작하기 전에 이것이 왜 그렇게 중요한지 이야기해 보겠습니다. 개폐 장치는 전기 시스템의 교통 경찰과 같습니다. 전기 장비를 제어, 보호 및 격리합니다. 실패하면 정전, 장비 손상은 물론 안전 위험까지 초래할 수 있습니다. 이것이 바로 스위치기어 테스트가 올바르게 작동하고 설계된 전기 부하를 처리할 수 있는지 확인하는 데 필수적인 이유입니다.

사전 테스트 점검

먼저, 실제 테스트를 시작하기 전에 몇 가지 사전 테스트 점검을 수행해야 합니다. 이는 장거리 운전을 하기 전에 자동차를 점검하는 것과 같습니다.

육안검사: 개폐장치를 잘 살펴보세요. 단열재 균열, 연결 느슨함 또는 부식과 같은 명백한 손상 징후가 있는지 확인하십시오. 모든 구성 요소가 제자리에 있고 올바르게 설치되었는지 확인하십시오.
문서 검토: 배전반의 매뉴얼과 설치기록을 검토한다. 이를 통해 사양, 등급 및 테스트를 위한 특별 요구 사항에 대한 아이디어를 얻을 수 있습니다.

절연 저항 테스트

배전반의 가장 기본적인 시험 중 하나는 절연저항 시험입니다. 이 테스트는 스위치기어의 절연이 전류가 흐르지 말아야 할 곳으로의 흐름을 얼마나 잘 방해하는지를 측정합니다.

수행 방법: 높은 저항을 측정하기 위한 특수 도구인 절연저항계를 사용합니다. 절연저항계의 리드를 스위치기어의 적절한 지점(일반적으로 도체와 접지)에 연결합니다. 그런 다음 특정 기간(보통 60초) 동안 테스트 전압을 인가합니다.
결과의 의미: 절연저항값이 높을수록 절연성이 양호함을 의미합니다. 값이 너무 낮으면 습기, 오염 또는 단열재 손상이 있을 수 있습니다.

회로 차단기 테스트

회로 차단기는 배전반의 핵심 구성 요소입니다. 과부하나 단락과 같은 오류가 발생하면 전기 회로를 자동으로 중단하도록 설계되었습니다.

접촉 저항 테스트: 회로 차단기의 접점은 전기를 전도하는 데 중요합니다. 시간이 지남에 따라 마모되거나 더러워질 수 있으며 이로 인해 접촉 저항이 증가할 수 있습니다. 우리는 접촉 저항을 측정하기 위해 마이크로 저항계를 사용합니다. 접촉 저항이 높으면 회로 차단기의 과열 및 조기 고장이 발생할 수 있습니다.
개폐 시간 테스트: 차단기가 적절한 시간에 열리고 닫히는지 확인해야 합니다. 결함을 시뮬레이션할 때 회로 차단기가 열리고 닫히는 데 걸리는 시간을 측정하기 위해 특수 테스트 장비가 사용됩니다. 개폐 시간이 지정된 범위를 벗어나면 전기 시스템에 문제가 발생할 수 있습니다.

유전체 내성 테스트

이 테스트는 스위치기어가 파손되지 않고 고전압을 견딜 수 있는 능력을 확인합니다.

작동 방식: 일정시간(보통 1분) 동안 배전반에 높은 시험전압을 인가합니다. 테스트 전압은 정상 작동 전압보다 높습니다. 절연체에 약점이 있으면 파손이 발생하고 전기 아크가 발생합니다.
안전 제일: 내전압 시험은 고전압 시험이므로 안전성이 가장 중요합니다. 우리는 적절한 개인 보호 장비를 사용하고 자격을 갖춘 운영자가 테스트를 수행하는 것을 포함하여 모든 안전 절차를 준수하는지 확인합니다.

기능 테스트

기능 테스트는 스위치기어가 실제 조건에서 의도한 대로 작동하는지 확인하는 것입니다.

제어 회로 테스트: 제어 회로를 점검하여 스위치기어의 다양한 구성 요소에 올바른 신호를 보내고 있는지 확인합니다. 여기에는 릴레이, 타이머 및 기타 제어 장치 테스트가 포함됩니다.
인터록 테스트: 개폐 장치에는 회로 차단기를 열어서는 안 될 때 여는 등의 위험한 작동을 방지하기 위해 인터록이 있는 경우가 많습니다. 우리는 이러한 연동 장치가 올바르게 작동하는지 테스트합니다.

다양한 유형의 배전반 테스트

중전압 및 저전압 스위치기어와 같은 다양한 유형의 스위치기어가 있으며 각각 고유한 테스트 요구 사항이 있습니다.

KYN28A - 12 중간 전압 개폐기: 중전압 배전반은 저전압 시스템보다 전압이 높은 응용 분야에 사용됩니다. 일반적으로 관련된 더 높은 전압으로 인해 더 복잡한 테스트가 필요합니다. 기본 테스트 외에도 향후 문제를 일으킬 수 있는 절연체의 작은 전기 방전을 감지할 수 있는 부분 방전 테스트를 수행해야 할 수도 있습니다.

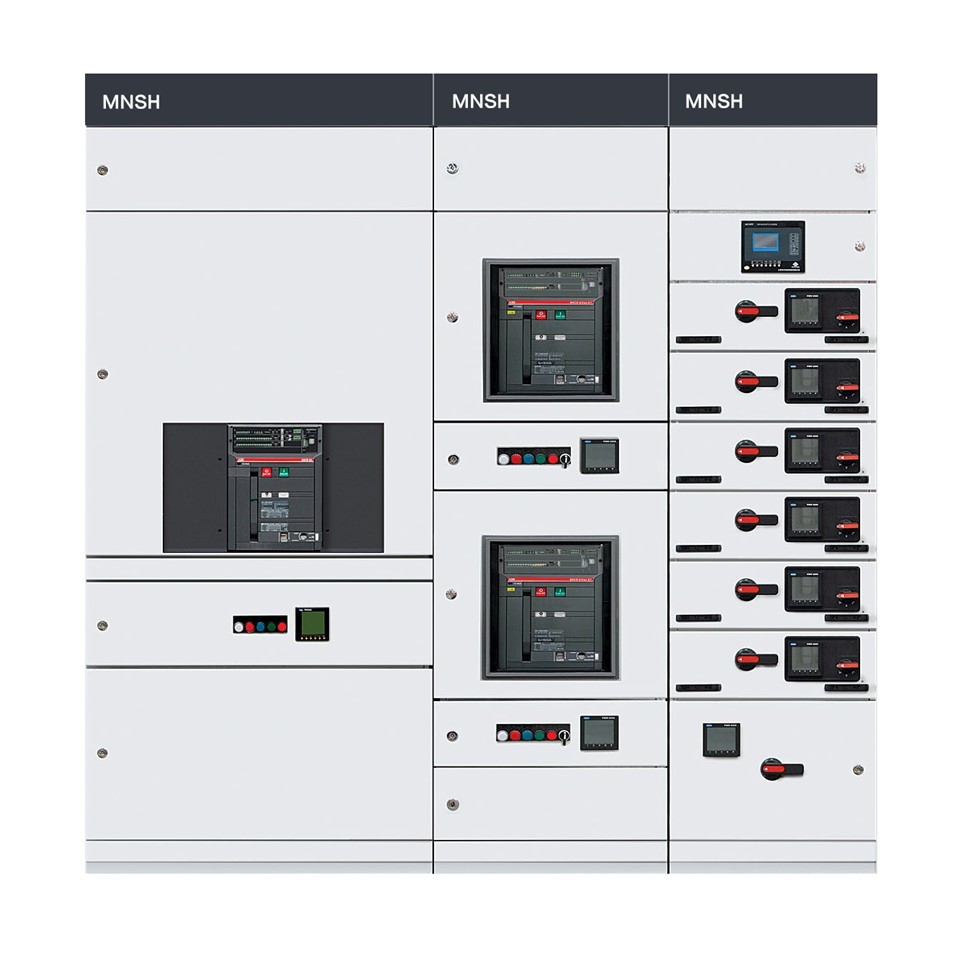

MNS 저전압 배전반: 저전압 배전반은 대부분의 상업 및 산업용 건물에 사용됩니다. 테스트 절차는 중전압 개폐 장치와 유사하지만 테스트 전압 및 요구 사항은 일반적으로 더 낮습니다.

성공적인 스위치기어 테스트를 위한 팁

표준을 따르십시오: IEC(International Electrotechnical Commission) 및 IEEE(Institute of Electrical and Electronics Engineers)와 같이 스위치기어 테스트 방법을 지정하는 업계 표준이 있습니다. 정확하고 신뢰할 수 있는 결과를 얻으려면 이러한 표준을 따르십시오.
기록 보관: 날짜, 시간, 테스트 값 및 관찰 내용을 포함한 모든 테스트 결과를 문서화합니다. 이를 통해 시간이 지남에 따라 스위치기어의 성능을 추적하고 추세나 잠재적인 문제를 식별할 수 있습니다.

결론

개폐 장치 테스트는 복잡하지만 필요한 프로세스입니다. 이러한 테스트를 정기적으로 수행함으로써 전기 시스템의 안전성, 신뢰성 및 효율성을 보장할 수 있습니다. 고품질 스위치기어를 찾고 있거나 기존 스위치기어를 테스트하는 데 도움이 필요한 경우 주저하지 말고 문의하세요. 우리는 귀하의 요구에 맞는 최고의 제품과 서비스를 제공하기 위해 왔습니다. 소규모 기업이든 대규모 산업 시설이든 관계없이 당사는 전기 시스템을 원활하게 운영하는 데 도움이 되는 전문 지식을 보유하고 있습니다.
